    CB08III系列纸箱打样切割机 - 08系列 - 凯发K8官网数控

    CB08III系列自动送切收纸箱打样切割机是一款用于打样、小批量生产和个性化定制的智能裁切设备,用于瓦梯包装,重型包装打样及生产,替代传统的开刀板打样工序。其带有震动刀,拖刀,笔,压轮和CCD摄像头精准定位系统,可以轻松应对瓦楞纸、卡纸、铜版纸、PVC、橡胶、蜂窝板、灰板纸等印刷包装材料的切割和打样。刀片切割,边缘切割光滑无毛边,而且操作简单,只要在盒型软件库中找到自己需要的盒型,尺寸大小进行修改,即可直接输出到设备,同时会用不同的颜色的线来进行区分切割和压痕等工艺,一分钟不到即可完成一个纸箱纸盒的制作。


    1.5个人工
    订单实时交付,小批量生产减少人工
    产品应用场景

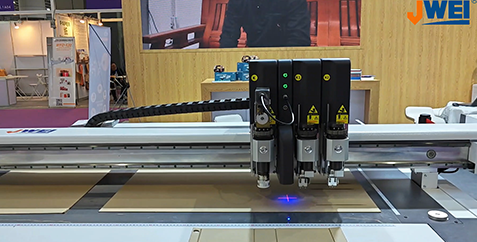

    CB08III系列自动送切收纸箱打样切割机高精度智能裁切系统,带有高级伺服系统、齿轮齿条传动系统,高精度、高速度、高效率,轻松应对印刷包装行业各种材料的切割,如纸卡类,铜版纸、PVC、特种纸、瓦楞纸、灰纸板、蜂窝纸板、ABS板、PVC板、EPE、EVA泡沫等。
    灰板
    卡纸
    瓦楞 / 蜂窝
    中空板
    EPE 泡棉
    PVC 板
    切割视频
    优势特点
    平台拼接结构
    德国高品质工业铝型材拼接结构,稳固、耐高温不生锈,同时平台可灵活拆装拼接,便于设备的安装,且不影响切割精度
    精密斜轮齿条啮合传动
    采用精密斜轮齿条啮合传动系统,具有高效率、高精度、传动平稳、承载能力强的特点,可更高效的裁切各种包装材料

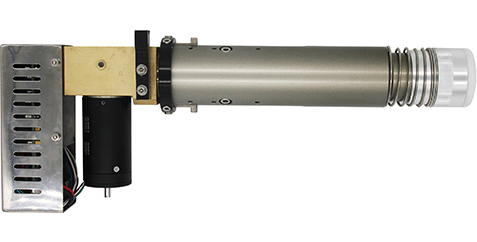

    高频电动振动刀
    内置高频Maxon电机,转速可达18000RPM,配备特制钨钢硬化刀片,轻松应对各种较硬较厚材质(如:瓦楞纸板、蜂窝纸板)的切割,速度快、切边光滑整齐

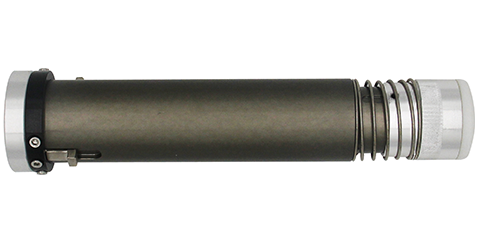

    拖刀工具
    可应对厚度不超过5mm的材料。相对于振动刀,切割速度更快

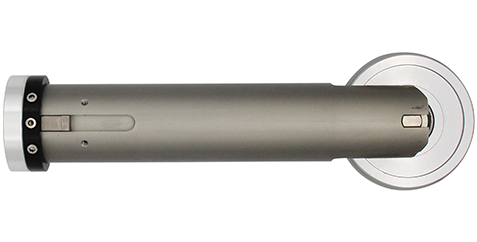

    压痕组件
    拥有不同宽度压痕轮可选,可在各种瓦楞纸板,卡纸上压出完美压痕;可选PVC压轮可进行PVC压痕

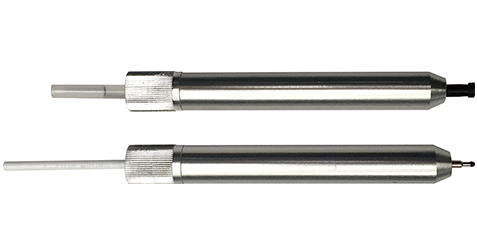

    绘图笔
    中性笔,油性笔工具各1支,可在纸卡类材料上进行绘图,调试产品精度使用
    以太网传输端口
    数据传输灵活稳定,自动化拓展性更强;可实现远程升级维护,实现局域网内控制机器及调用文件
    安全防护
    安全防撞设计简洁大方,内建红外线光栅装置,反应灵敏,为操作人员的人身安全、机器的安全运行保驾护航
    航空用蜂窝铝板+毛毡台面
    采用航天航空蜂窝铝板:坚固、耐候、平整度高、强负荷下也不易变形,内部蜂窝结构空气流通顺畅。可选分区吸风,超劲风、强吸力

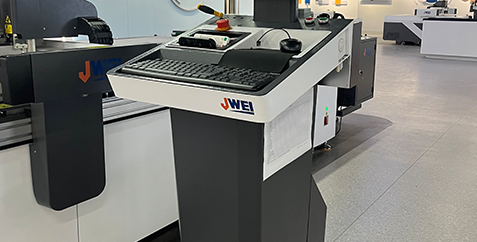

    独立操控平台 (含电脑)
    集成急停按钮与触摸屏人机界面,界面友好上手快,便于快捷设置各类切割参数;提供PC安装空间

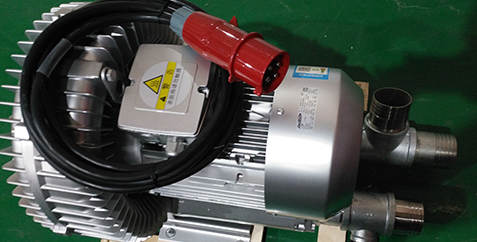

    气泵模块
    强力的真空吸风气泵模块,让材料牢牢固定在平台,通过运动控制系统,进行个性化产品加工
    激光定位模块
    双光标定位模块,让印刷产品通过手动两点定位方式,也能快速精准定位裁切
    自动对刀模块
    精准的对刀系统,通过压力传感系统进行全自动对刀,精确控制落刀尝试
    平台检测
    通过平台检测模块,自动传感检测平台平整数据,反馈至控制中心进行平台精度补偿,实现平面度高度一致
    多种工具

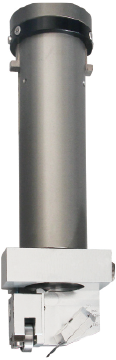

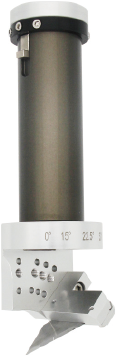

    • 灰板开槽工具
      灰板开槽工具
      专为灰板开槽而设,多角度可调:0°~135°任意可调
    • 卡纸开槽工具
      卡纸开槽工具
      专为卡纸开槽而设,自适应台面,防切透设计功能,可轻松实现卡纸高精度开槽需求

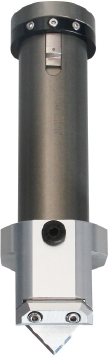

    • V-CUT开槽工具
      V-CUT开槽工具
      可实现蜂窝板,KT板等多种类材料0°~120°任意可调开槽需求
    • 相框开槽工具
      相框开槽工具
      90度固定式开槽,专为相框,柔板,消音板等材料进行90度角开槽
    • 半切刀工具
      半切刀工具
      专门为不干胶、广告喷绘背胶等材料的半穿透切割而设计。配合精密相机定位系统,无论多么复杂的异形图案可轻松切割。
    • 5MM震动工具
      5MM震动工具
      泡棉振动切割工具,拥有2mm振动行程,专用于厚达50mm EPE珍珠棉、EVA泡棉、海绵等发泡材料的裁切。
    • 相机定位系统
      相机定位系统
      印刷类材料,通过相机定位系统,快速精准定位裁切,通过集成的QR任务分类模块,可小批量性进行不同批次产品的自动化调图生产
    技术参数
    更多详细功能请联系客服。

    以下参数本公司保留最终解释权,如有变动,恕不另行通知。


    机器型号

    CB08IIl-3121-PM

    CB08III-3525-PM

    CB08III-3125

    多功能机头

    双工具固定孔位,工具快插式固定,更换切割工具方便迅捷、即插即用,集裁切、压痕、绘图、镂铣等功能于一体

    工具配置

    电动振动切割工具、拖刀工具、绘图工具

    最大平移速度

    1500mm/s

    最大裁切速度

    1200mm/s (不同材料,速度有所不同)

    重复精度

    ±0.05mm

    最大裁切厚度

    50mm (厚度上限根据具体材料而定)

    裁切材料

    纸卡类,铜版纸、PVC、特种纸、瓦楞纸、灰纸板、蜂窝纸板、ABS板、PVC板、EPE、EVA泡沫、灯箱片、背胶、相框纸雪弗板、KT板、不干胶、等等。

    材料固定方式

    真空吸附

    传输端口

    以太网口

    传动系统

    高级伺服系统、进口直线导轨、同步带、丝杠、齿轮

    缓存

    2GB

    指令系统

    HPGL兼容格式

    整机功率

    11kw

    额定电压

    380V±10%

    有效工作尺寸

    3100mm×2100mm

    3500mm×2500mm

    3100mm×2500mm

    整机尺寸

    3970×2997×1280mm

    4330*3400*1325MM

    3930*3400*1325MM
